Точность — основа обработки на станках с ЧПУ. Однако после фрезерования, токарной обработки или сверления обработанные детали часто содержат остатки смазочно-охлаждающих жидкостей, металлической стружки, полировальных паст и микроскопических частиц, которые могут повлиять на сборку, качество поверхности и даже на конечные характеристики. Традиционные методы очистки, такие как ручная очистка, замачивание в растворителе или распыление под высоким давлением, могут быть трудоёмкими и неэффективными. Ультразвуковая очистка стала превосходной альтернативой, предлагая быструю, тщательную и неразрушающую очистку деталей, обработанных на станках с ЧПУ.

1. Что такое ультразвуковая чистка?

Ультразвуковая очистка — это бесконтактный процесс очистки, который использует высокочастотные звуковые волны (обычно 20–80 кГц), передаваемые через жидкую среду, для удаления загрязнений с поверхностей и полостей обрабатываемых деталей.

Процесс основан на явлении, называемом кавитацией — образовании и схлопывании микроскопических пузырьков, создаваемых чередующимися звуковыми волнами высокого и низкого давления в чистящем растворе.

Когда эти пузырьки схлопываются, они создают локализованные ударные волны и микроструи, которые мягко удаляют грязь, масло и мусор даже из самых сложных геометрических форм, не повреждая подложку.

2. Как работает процесс ультразвуковой очистки
Процесс ультразвуковой очистки обычно включает несколько этапов для обеспечения тщательного результата:

Шаг 1: Предварительная очистка
Перед ультразвуковой очисткой крупные частицы мусора или стружки обычно удаляются сжатым воздухом или промывкой. Это предотвращает загрязнение ванны для очистки.

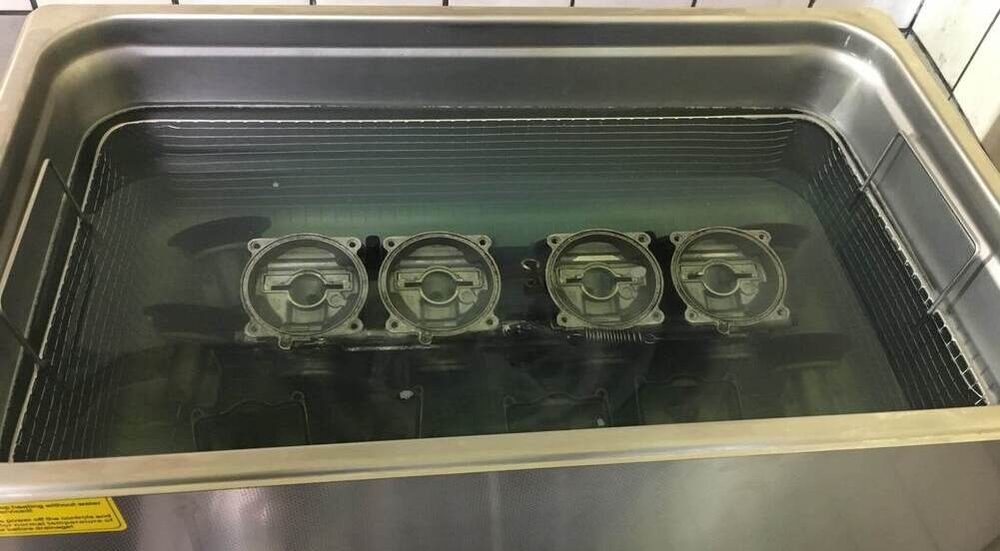

Шаг 2: Погружение в чистящий раствор
Детали погружаются в специально разработанный водный раствор, часто содержащий мягкие моющие средства, поверхностно-активные вещества и ингибиторы коррозии. Состав раствора зависит от материала (алюминий, сталь, титан или пластик) и типа присутствующих загрязнений.

Шаг 3: Ультразвуковое воздействие (кавитация)
Преобразователи очищающей ванны излучают ультразвуковые волны, которые вызывают кавитацию. Эти микроскопические имплозии очищают каждую открытую поверхность — даже сложные внутренние полости или глухие отверстия, которые не может достичь традиционная очистка.

Шаг 4: Ополаскивание
После очистки детали ополаскиваются в чистой воде — часто в дополнительной ультразвуковой промывочной ванне — для удаления любых остаточных чистящих средств или ослабленных загрязнений.

Шаг 5: Сушка
Наконец, компоненты сушатся с помощью воздуходувок, вакуумных систем или низкотемпературных печей. Правильная сушка предотвращает появление водяных пятен и коррозии, особенно для металлических деталей.

Почему ультразвук необходим для деталей, обработанных на станках с ЧПУ
Уникальные проблемы, возникающие при обработке деталей на станках с ЧПУ, делают их идеальными кандидатами для ультразвуковой очистки.

1. Сложная геометрия (очистка вне зоны прямой видимости)
Это самое важное преимущество. Детали с ЧПУ редко бывают простыми, плоскими поверхностями.

Они имеют:
глухие отверстия;
внутреннюю резьбу;

поперечные просверленные каналы;
выточки и канавки;

сложные, облегченные карманы.

Ручная очистка щетками или струйная мойка (которые являются методами «прямой видимости») просто не могут добраться до этих внутренних и сложных деталей. Однако кавитационные пузырьки микроскопичны и образуются везде, где соприкасается жидкость. Они могут проникать в самые глубокие глухие отверстия и тончайшую резьбу, очищая поверхности, которые иначе невозможно очистить.

2. Стойкие загрязнения
Механическая обработка включает в себя использование вязких специализированных жидкостей. Ультразвуковая очистка исключительно эффективна при удалении:

Смазочно-охлаждающих жидкостей
Восковых ингибиторов ржавчины и смазочных материалов
Полировальных и притирочных составов
Микроскопических металлических частиц и стружки
Энергия кавитации разрушает поверхностное натяжение, которое удерживает эти загрязнения на детали, поднимая их.

3. Критическая подготовка к последующей обработке
Идеально чистая поверхность является непременным условием практически для всех вторичных отделок. Любые остатки масла или пленки приведут к катастрофическому нарушению адгезии. Ультразвуковая очистка является последним, критически важным шагом перед:

Анодированием
Покрытием (например, никелем, хромом)
Порошковым покрытием и покраской
Пассивацией нержавеющей стали
Пайкой или сваркой

4. Соответствие строгим отраслевым стандартам
В таких отраслях, как медицина, аэрокосмическая промышленность, гидравлика и электроника, чистота - это не просто характеристика качества жизни; это важнейшее требование безопасности и производительности. Одна металлическая частица в гидравлическом клапане может вызвать отказ системы. Микроскопическая пленка масла на медицинском имплантате может привести к биологическому отторжению. Ультразвуковая очистка обеспечивает проверяемый, воспроизводимый уровень чистоты (часто до микроскопических значений), который требуется этим отраслям.

Ключевые факторы для успешного процесса очистки
Просто купить ультразвуковую ванну недостаточно. Успех заключается в контролируемом процессе, который уравновешивает четыре ключевых элемента:

Химия (раствор):
«мыло» так же важно, как и машина. Водный чистящий раствор должен быть разработан для задачи. Он должен быть совместим с материалом (например, некоррозионный, буферный щелочной раствор для алюминия) и эффективен против конкретного загрязнения (например, эмульгатор для тяжелых масел).

Температура:
тепло имеет решающее значение. Теплая ванна (обычно 50-65 °C / 120-150 °F) снижает вязкость чистящей жидкости, быстрее расщепляет масла и увеличивает эффективность кавитации.

Время:
большинство циклов выполняются в течение 5-20 минут. Необходимое время зависит от стойкости загрязнения и сложности детали.

Деталь и её размещение:
Никогда не кладите детали непосредственно на дно резервуара, так как это ослабляет ультразвуковые волны. Детали следует подвешивать в сетчатой ​​корзине. Важно также не перегружать корзину: деталям необходимо пространство для обтекания раствором.

Рекомендации по ультразвуковой очистке деталей на станках с ЧПУ
Чтобы максимально эффективно использовать ультразвуковую очистку в производстве с ЧПУ, следуйте этим проверенным рекомендациям:

используйте специальные чистящие растворы для разных материалов (избегайте перекрёстного загрязнения).
Регулярно меняйте чистящую жидкость, чтобы поддерживать производительность и предотвращать повторное осаждение грязи.
Тщательно промывайте деионизированной или дистиллированной водой, чтобы удалить остатки моющего средства.
Регулярно проводите техническое обслуживание оборудования — очищайте преобразователи, фильтры и резервуары.
Избегайте укладки или вложения деталей, которые могут блокировать ультразвуковые волны.
Используйте ингибиторы коррозии, если детали хранятся после очистки.
Эти меры помогают поддерживать постоянство качества и продлевают срок службы как деталей, так и чистящего оборудования.

Заключение
В современном производстве качество определяется точностью, и эта точность распространяется на чистоту. Ультразвуковая очистка является важным процессом с добавленной стоимостью, который устраняет разрыв между грубой обработкой и готовым надежным продуктом. Это единственный метод, который может надежно очищать сложные геометрии современных деталей, обработанных на станках с ЧПУ, гарантируя, что их производительность в полевых условиях будет такой же безупречной, как и их размеры в отчете о проверке.
