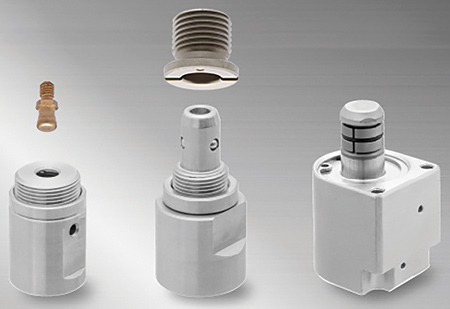

Компания Fixtureworks предлагает линейку пневматических зажимов, обеспечивающих мгновенный зажим. Эти пневматические зажимные системы предназначены для быстрой смены инструментов, режущих пластин и приспособлений, каковое решение сокращает время наладки при удержании нескольких деталей. В линейку входят пневматические застежки с шариковым замком, держатель внутреннего диаметра, штифтовый фиксирующий пневматический зажимной крепеж как одинарного, так и двойного действия. В версии с шариковым замком вал выталкивает шарики на коническую поверхность гнезда, обеспечивая прижимное усилие. Пружина зажимается при выпуске воздуха и разжимается при подаче воздуха. Корпус изготавливается из нержавеющей стали 303. Вал изготавливается из нержавеющей стали SUS420J2 с химическим никелированием, закаливается и отпускается. Шарики изготавливаются из нержавеющей стали 304.
В исполнении с внутренним удержанием эти зажимы контролируют внутренний диаметр подготовленного отверстия заготовки. Эти внутренне-диаметральные крепления фиксируются при подаче воздуха и разжимаются при выпуске воздуха.
Тяговый вал опускается за счет подачи воздуха из зажимного отверстия, а кулачки расходятся, удерживая заготовку, с зажимным контактом с заготовкой в трех местах. Максимальный диаметр зажима составляет 22 миллиметра.
Пневматические зажимы одинарного и двойного действия, удерживающие штифты, предназначены для использования с зажимными штифтами серии QCPC.
При одиночном движении поршень поднимается вверх за счет подачи воздуха, а шарики движутся к центру, опуская зажимной штифт. Зажим происходит при подаче воздуха, а крепежные части разжимаются при выпуске воздуха.
В версии двойного действия поршень на зажимном отверстии и шарики перемещаются к центру, опуская зажимной штифт. Внутренняя пружина этих крепежных частей двойного действия может обеспечивать зажимное усилие без подачи воздуха.
В линейку входят розетки, которые предназначены для ввинчивания в основание с помощью контргайки из нержавеющей стали или для установки в глухое отверстие и используются с пневматическими шариковыми зажимами PBLC.
