Новая серия высокоскоростных миниатюрных шарико-винтовых пар с большим шагом от NSK предоставляет такие преимущества, как сокращенная продолжительность такта, возможность уменьшить размеры оборудования и пониженное потребление энергии.



Шарико-винтовые пары сейчас широко используются в производственном оборудовании – везде, где нужно совместить высокую точность, жесткость и высокое передаваемое усилие, что недостижимо при использовании гидравлических и пневматических приводов.

Используя новые технологии производства, NSK удалось снизить нагрузку на электроприводы, уменьшив диаметр вала ШВП до минимума (и тем самым уменьшив инерцию) и увеличив шаг, а также добиться скорости вращения до 5000 об/мин благодаря собственной системе рециркуляции с концевым дефлектором, которая обеспечивает высокую скорость при низком уровне шума.

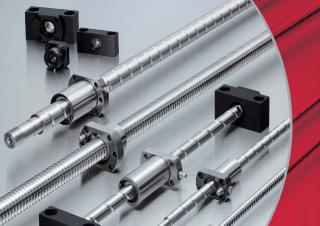

Результатом этой работы стали миниатюрные ШВП с большим шагом серии FA в двух диаметрах 6 и 8 мм. Ходовые винты обоих диаметров доступны с наибольшим шагом в своем классе: 8, 10, 12 и 15 мм. Низкопрофильная гайка, уменьшающая высоту фланца и гайки на 33% по сравнению со стандартными ШВП, способствует уменьшению размеров станков.

Также миниатюрные ШВП с большим шагом серии Compact-FA от NSK могут заменить небольшие пневматические цилиндры благодаря высокой скорости и точности многоточечного позиционирования.

Технические характеристики новых шарико-винтовых пар с большим шагом и малым диаметром делают их оптимальным решением для полупроводниковой промышленности, где требуются высокий уровень производительности и исключительная точность. Эти ШВП можно успешно применять, например, в оборудовании для монтажа кристаллов и выравнивания компонентов полупроводников. Их характеристики идеально подходят для линий монтажа кристаллов и подобного оборудования, требующего относительно короткий ход, возможность работы с высоким ускорением/торможением и скорость перемещения свыше 1,25 м/с. Такая скорость превосходит характеристики линейных двигателей, обеспечивая сокращение продолжительности такта.

В качестве отдельных опций предлагается смазочный блок NSK K1 из специального полимерного материала, который медленно выделяет смазочное масло, тем самым обеспечивая продолжительную эксплуатацию без необходимости техобслуживания.
